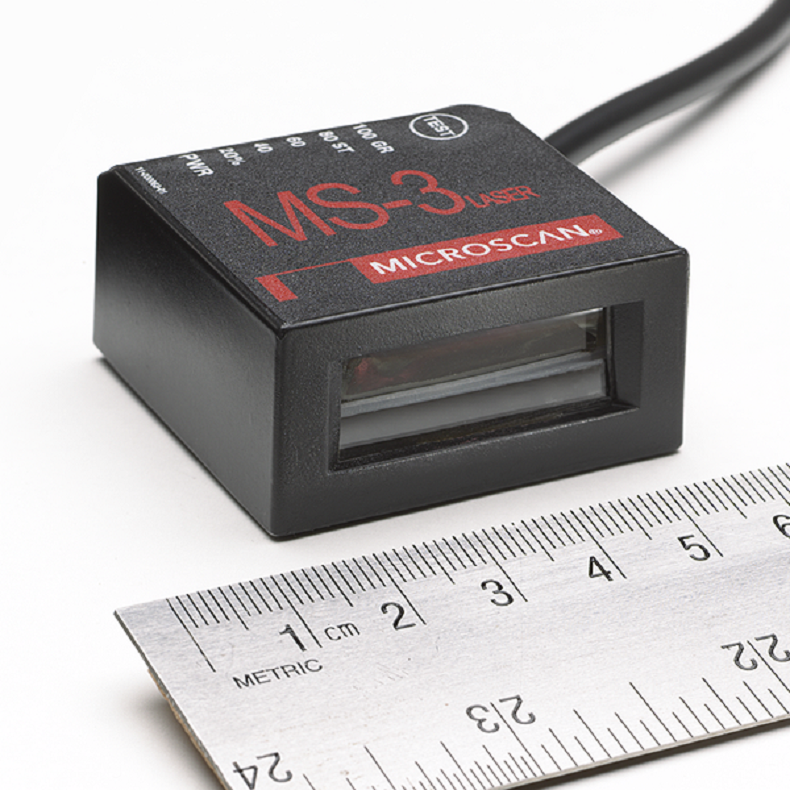

MS-3系列激光条形码扫描器

【特点】

信息更新: 2022年7月6日

• 读取速度/秒：*多1000次
• 读取范围：51～254 mm
• 广阔的扫描角度
• 防水防尘等级：IP54

MS-3系列特点 2

ESP®简易设置程序：
使用简易设置程序，为各种欧姆龙*扫描器提供了迅速简便的设置和配置。

MS-3系列特点 3

EZ按钮：
无需计算机就能安装和设置读码器。

体积小巧，机身轻盈

高21.6mm、44.5mm的方形小巧设计。仅重57g，便于安装到工业机器人或置于狭小的空间内。

高速读取

读取速度可在300～1000次扫描/秒之间调整，欧姆龙的解码算法可确保每次读取都正确。

广阔的扫描角度

70°以上的广阔扫描角度及定制的焦点相结合，可以节省安装空间和灵活配置。

可见LED指示灯

位于扫描器顶部的LED，以可见方式确认扫描器的执行情况。

实时控制

包括3个输入：一个触发信号、一个“新主码”输入和一个用于重设计数器或释放输出的可编程输入。
输出可通过设置在若干条件下激活，包括匹配代码和诊断操作。

应用实例

• 医疗器械
• 银行ATM设备
• 停车场
• POS机终端
• 机器人

MS-3：可读代码

MS-3系列特点 10

【产品型号】

激光条形码扫描器

扫描方式	读取区域	设置	型号
单线	低密度(Low Density)	标准	FIS-0003-0001G
高密度(High Density)	FIS-0003-0002G
光栅	低密度(Low Density)	标准	FIS-0003-0003G
高密度(High Density)	FIS-0003-0004G
单线	低密度(Low Density)	直角	FIS-0003-0005G
光栅	低密度(Low Density)	直角	FIS-0003-0007G

附件

种类	型号
MS-Connect 210、带显示器的接线盒	FIS-0210-0001G
继电器模块AC120V、3A输出系列70型SM、用于MS-Connect 210	98-000013-04
继电器模块AC240V、3A输出系列70型SM、用于MS-Connect 210	98-000013-05
继电器模块DC24V、3A输出系列70型SM、用于MS-Connect 210	98-000013-06
电缆MS-3-to-MS-Connect 210、1.8m	61-000127-02
IB-3PC便携键盘/接口箱	FIS-0001-0030G
IC-3USB接口套件USB～串行15针	98-000051-01
与IB-131并用的转换器IC-332 24V/5V、光学输入/输出	FIS-0001-0035G
IB-131接口箱	99-000018-01
通信电缆 DB25插头～DB-9插座、1.8m	61-300026-03
通信电缆 DB-9插座～DB-9插座、1.8m	61-000010-02
电缆菊花链IB-131	61-100029-03

电源

种类	型号
电源AC 100-240V DC+5V 5针插头美国/欧洲插头	97-000011-01
电源AC 100-240V DC+5V 2针插头美国/欧洲插头	97-000011-02
电源AC 100-240V DC+24V TRK 3针美国/欧洲插头	97-000012-02

注. 请勿将本手册记载的电源和电源线用于其他电气/电子设备。
　　使用MS-3系列时，请务必使用本手册记载的电源和电源线。

安装连接器

种类	型号
MS-3用安装臂/适配器组件、101mm	98-000048-01
安装底座板组件	98-000054-01
MS-3用安装臂延长组件、101mm	98-000053-01
MS-3用安装臂延长组件、76mm	98-000053-02
MS-3侧面安装用支架组件	98-000060-01
MS-3角度安装用支架组件	98-000059-01
MS-3贯通孔安装用支架组件	98-000057-02
MS-3延长用直角镜组件	98-000058-02
触发连接器、4针插头(螺纹式端子可现场配线)(自行配线)	20-610024-01

【产品型号Part Number】

FIS-0002-0007G

FIS-0002-0008G

FIS-0003-0001G

FIS-0003-0002G

FIS-0003-0003G

FIS-0003-0004G

FIS-0003-0005G

FIS-0003-0006G

FIS-0003-0007G

FIS-0003-0008G

FIS-0003-0009G

FIS-0003-0010G

FIS-0003-0011G

FIS-0003-0012G

FIS-0003-0013G

FIS-0003-0014G

FIS-0003-0015G

FIS-0003-0016G

FIS-0003-0019G

FIS-0003-0020G

FIS-0003-0028G

FIS-0003-0033G

FIS-0003-0036G

FIS-0003-0037G

FIS-0003-0038G
