Omron NB系列可编程终端

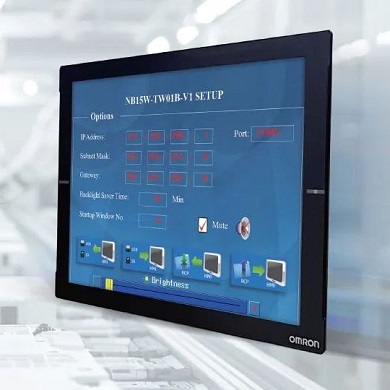

NB15W-TW01B-V1可编程终端

紧凑型HMI 持续向全球化进化

欧姆龙NB系列是一款紧凑型HMI，能够为客户的设备提供更多价值。
基于欧姆龙的FA技术，可实现适用于多种应用的理想画面。
新增远程维护功能，有助于削减维护工时。

简化设备的远程维护和画面设计

强化远程维护模式，树立维护新标准。
加之能够轻松创建简洁画面的设计灵活性，可为客户遍及全球的业务贡献良多。

完善远程维护功能

用于远程查看画面的远程访问功能

具备VNC服务器功能，可通过Ethernet或Wi-Fi查看并操作现场的HMI画面。

可远程变更数据和图片

支持FTP服务器功能和CSV数据复制功能。
可远程或从上位计算机变更设备参数、采集生产数据。
此外，在变更配方等情况下，无需重新启动HMI即可变更画面中的图片数据。

NB系列（-V1）特点 5

简洁直观的画面设计

具备丰富的窗口操作功能

可轻松实现类似计算机的窗口操作。
除标准窗口外，还可创建页脚窗口、透明窗口和类似画中画的窗口。

NB系列（-V1）特点 7

轻松创建动画

可轻松创建动画，以多种状态显示文本和图片，还可用于画面组件变更操作。使用动画让操作简单易懂，不受技能限制。

NB系列（-V1）特点 8

支持多种语言

使用文本库功能，可以轻松管理*多32种语言。无地域限制，使用者可选择便于工作的语言轻松操作。

NB系列（-V1）特点 9

具备宏功能

可使用宏执行计算、比较和重复操作等。
使用宏实现更加复杂的表达方式。

NB系列（-V1）特点 10

适用于多种应用的理想画面

适用于多种应用的丰富功能

NB系列可以为各行各业分属多个领域的设备及其构建的应用，提供必不可少的功能，适用于包装、食品、塑料、纺织机械、简单的拧紧瓶盖、装载机/卸载机、在线灌装和密封以及密封/贴标签包装机等。

告知设备状态的警报功能

NB系列（-V1）特点 13

NB系列的事件监控（警报）提供了灵活易用的功能。不仅能在OFF/ON或条件触发输入时，使位和通道（字）变为ON，还能以不同的字体和颜色显示优先级和状态的程度。
对于特定警报，不仅可以通过蜂鸣示警，还可以通过文本消息显示。
此外，还可创建用于通知紧急情况的弹出式警报。

简明显示数据的图表功能

NB系列（-V1）特点 14

在NB系列中，借助图表轻松显示实时数据和历史数据。
可显示日志数据和趋势数据，或保存这些实时信息的采样数据（*多连续16字）。
此外，还可使用X/Y坐标绘图功能与历史数据一起绘制单个或多个点位的采样结果。

安全简单的密码保护功能

NB系列（-V1）特点 15

NB系列具备密码功能，可安全简单地保护客户开发的项目。
可为画面、按钮和输入定义16级安全级别，或为每位操作员设定*多32种访问权限。
此外，还可查看操作日志，以确认与预先定义的操作之间的差异。

通过连接多种设备构建应用

拥有多种画面尺寸和丰富功能的NB系列可提供理想解决方案。
通过连接控制器和设备，可满足客户的自动化要求，构建各式各样的应用。

与设备相得益彰的靓丽外表

颜值大升级为设备增光

15英寸大屏幕，高品质显示，72%屏占比窄边框，传承NB家族简约大方的外观

NB系列（-V1）特点 17

便捷的安装体验

全新设计收纳式卡扣，可90度旋转，安装件轻松收纳，不易遗失。

NB系列（-V1）特点 18

45mm超薄身形省空间，简约流线型设计接线便捷

NB系列（-V1）特点 19

更安全的设备管理

动态变更HMI密码* 提升现场安全性

远程PC端可即时操作。

NB系列（-V1）特点 20

用户信息传输* 实现集中便捷的权限管理

支持本地和远程两种方式传输，支持多个目标批量传输

NB系列（-V1）特点 21

支持RFID刷卡登录简化操作提升效率

支持第三方设备

NB系列（-V1）特点 22

更好用的设置工具

配方区浏览元件助力快速调试

可通过屏幕批量修改参数

NB系列（-V1）特点 23

趋势图采样满足多种场景

支持多时间轴、离散地址

NB系列（-V1）特点 24

轻松又省时的远程维护

可远程修改PLC的IP地址轻松搞定现场调试

HMI控件操作 PLC无需程序对应

NB系列（-V1）特点 25

可远程下载工程至HMI* 削减运维工时

支持多个目标批量传输

NB系列（-V1）特点 26

*注记：3项功能还可通过PC端便捷工具(无需安装)来实现，详情请询欧姆龙营业。

可编程终端本体种类

产品名称	规格	型号
NB3Q	屏幕3.5英寸，65536色TFT彩色，320×240像素， USB主站/从站，Ethernet通信，COM1端口	NB3Q-TW01B-V1
NB5Q	屏幕5.7英寸，65536色TFT彩色，320×240像素， USB主站/从站，Ethernet通信，COM1端口，COM2端口	NB5Q-TW01B-V1
NB7W	屏幕7英寸宽屏，65536色TFT彩色，800×480像素， USB主站/从站，Ethernet通信，COM1端口，COM2端口	NB7W-TW01B-V1
NB10W	屏幕10.1英寸宽屏，65536色TFT彩色，1024×600像素， USB主站/从站，Ethernet通信，COM1端口，COM2端口	NB10W-TW01B-V1
NB15W	屏幕15英寸，16.2M色TFT彩色，1024×768像素， USB主站/从站，Ethernet通信，COM1端口，COM2端口，SD卡读写	NB15W-TW01B-V1

选装件

产品名称	规格	型号
软件 NB-Designer	可在以下环境中运行。 Windows 10 请从本公司* www.fa.omron.com.cn下载。
PT-PLC 连接电缆	PLC(用于CP/CJ系列)连接电缆，RS-232C，2m	XW2Z-200T
PLC(用于CP/CJ系列)连接电缆，RS-232C，5m	XW2Z-500T
PLC连接电缆，RS-422A/485，2m	NB-RSEXT-2M
保护膜	NB3Q用一套5张	NB3Q-KBA04
NB5Q用一套5张	NB5Q-KBA04
NB7W用一套5张	NB7W-KBA04
NB10W用一套5张	NB10W-KBA04
NB15W用一套5张	NB15W-KBA04

注. 如需连接NB系列和工具（计算机），请使用市售的USB电缆（Type-A公转Type-B公）或市售的Ethernet电缆（10BASE-T/100BASE-TX双绞线电缆）。
如需使用Ethernet连接NB系列和PLC，请使用市售的Ethernet电缆（10BASE-T/100BASE-TX双绞线电缆）。详情请参见NB系列设置手册（SBSA-CN5-550）。

NB-Designer的运行环境

项目	系统要求
操作系统(OS)	Microsoft Windows 10(32bit版/64bit版)
CPU	使用Windows系统且搭载了操作系统推荐的CPU的计算机
存储器	512MB以上
硬盘	可用空间2.5GB以上(磁盘空间800MB以上)
显示器	800×600，高彩色16位(推荐配置为1024×768，真彩色32位)
通信端口	RS-232C端口，USB端口，Ethernet端口

推荐的USB存储器

产品名称	规格	型号
USB存储器	2GB	FZ-MEM2G
16GB	FZ-MEM16G

注. 已在NB系列上对以上两种型号的USB存储器进行过动作确认。

推荐的SD存储卡

产品名称	规格	型号
SD存储卡	2GB	HMC-SD292
4GB	HMC-SD492
16GB	HMC-SD1A2

注. 已在15寸NB上对以上型号的SD卡进行过动作确认。
